2. 네트워크 설치 구조 : 성형 (Star, 중앙 집중형), 링형 (Ring, 루프형), 버스형 (Bus)
3. 네트워크의 분류 : 근거리 통신망 (LAN; Local Area Network), 광대역 통신망 (WAN; Wide Area Network)
4. LAN의 표준안 : IEEE 802 표준 규격
네트워크 Network
네트워크는 두 대 이상의 컴퓨터를 전화선이나 케이블 등으로 연결하여 자원을 공유하는 것을 의미합니다. 네트워크는 다른 컴퓨터의 데이터, 프로그램, 주변장치, 인터넷 등을 공유하기 위해 사용합니다. 네트워크 설치 구조는 장치들의 물리적 위치에 따라서 성형, 링형, 버스형, 계층형, 망형으로 나누어집니다. 네트워크는 사이트들이 분포되어 있는 지리적 범위에 따라 LAN과 WAN으로 분류됩니다.

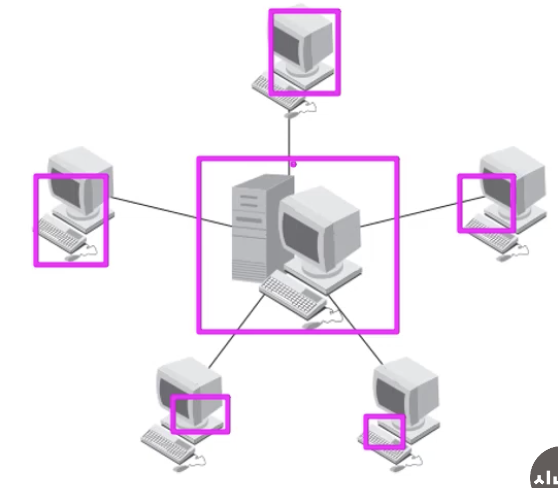

성형 (Star, 중앙 집중형)
성형은 중앙에 중앙 컴퓨터가 있고, 이를 중심으로 단말장치들이 연결되는 중앙 집중식의 네트워크 구성 형태입니다. Point-to-Point 방식으로 회선을 연결하며, 이러한 특징 때문에 단말장치의 추가와 제거가 쉽습니다. 하나의 단말장치가 고장나더라도 다른 단말장치에는 영향을 주지 않지만, 중앙 컴퓨터가 고장나면 전체 통신망의 기능이 정지됩니다.

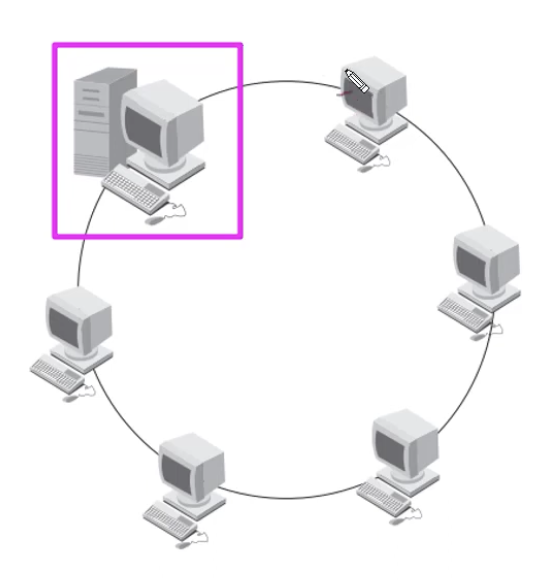

링형 (Ring, 루프형)
링형은 컴퓨터와 단말장치들을 서로 이웃하는 것끼리 연결시킨 Point-to-Point 방식의 구성 형태입니다. 단말장치의 추가 / 제거 및 기밀 보호가 어려운 특징이 있으며, 각 단말장치에서 전송 지연이 발생할 수 있습니다. 이러한 특징 때문에 중계기의 수가 많아지며, 데이터는 단방향 또는 양방향으로 전송할 수 있습니다.

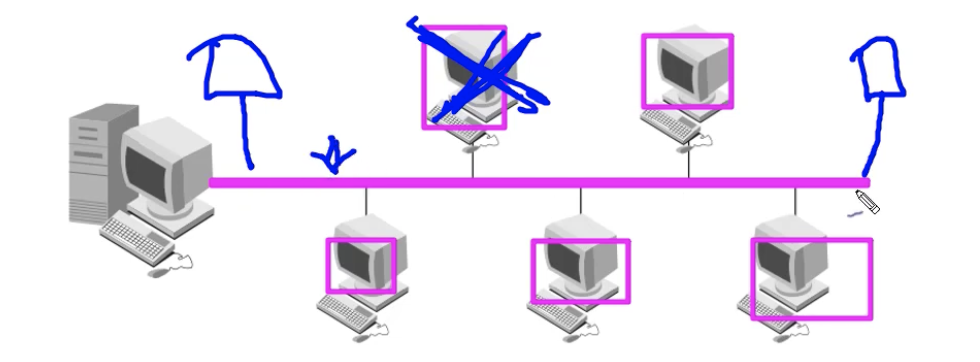

버스형 (Bus)
버스형은 한 개의 통신 회선에 여러 대의 단말장치가 연결되어 있는 형태를 의미합니다. 단말장치의 추가와 제거가 용이합니다. 또한, 단말장치가 고장나더라도 통신망 전체에 영향을 주지 않기 때문에 신뢰성을 높일 수 있습니다. 하나의 회선을 이용하기 때문에 기밀 보장이 어려운 특징이 있으며, 통신 회선의 길이에 제한이 있습니다.

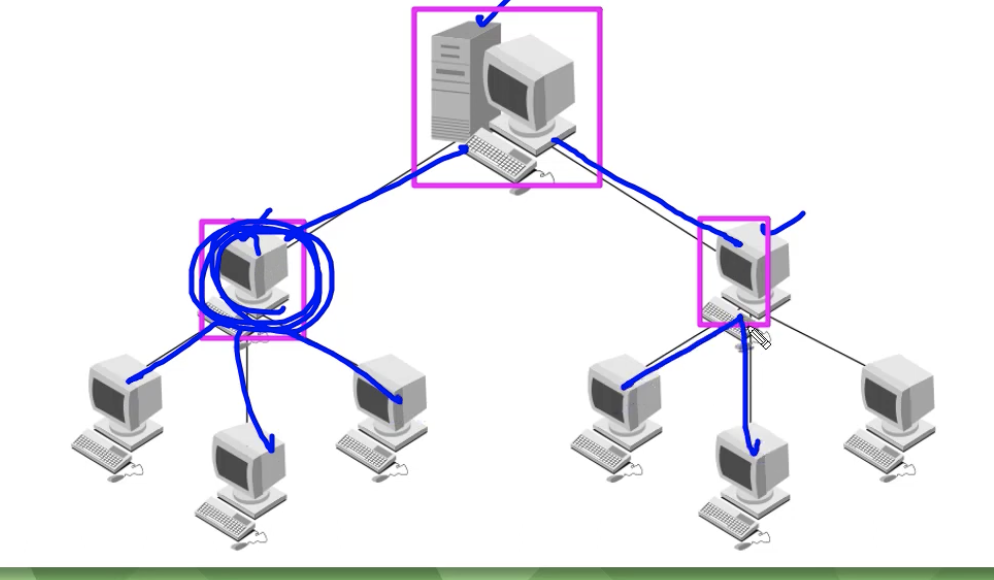

계층형 (Tree, 분산형)
계층형은 중앙 컴퓨터와 일정 지역의 단말장치까지는 하나의 통신 회선으로 연결시키고, 이웃하는 단말장치는 일정 지역 내에 설치된 중간 단말장치로부터 다시 연결시키는 형태입니다. 분산 처리 시스템을 구성하는 방식입니다.

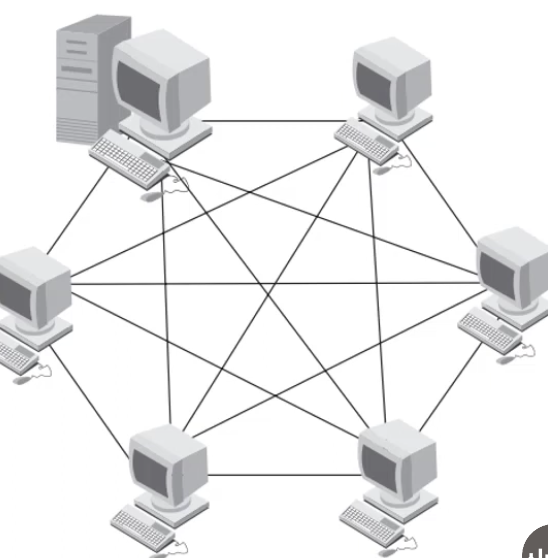

망형 (Mesh)
망형은 모든 지점의 컴퓨터와 단말장치를 서로 연결한 형태로, 노드의 연결성이 높은 특징이 있습니다. 많은 단말장치로부터 많은 양의 통신을 필요로 하는 경우에 유리합니다. 인터넷 망 자체가, 이러한 망형 형태로 구성이 되어 있습니다. 통신 회선의 총 경로가 가장 길 수 밖에 없으며, 통신 회선 장애가 발생해도 다른 경로를 통해서 데이터를 전송할 수 있는 특징이 있습니다. 모든 노드를 망형으로 연결하려면 노드의 수가 n 개일 때, n(n-1)/2 개의 회선이 필요하고 노드당 n-1 개의 포트가 필요합니다.
근거리 통신망 (LAN; Local Area Network) - 네트워크의 분류
회사, 학교, 연구소 등에서 비교적 가까운 거리에 있는 컴퓨터, 프린터, 저장장치 등과 같은 자원을 연결하여 구성합니다. 주로 자원 공유를 목적으로 사용합니다. 사이트 간의 거리가 짧아 데이터의 전송 속도가 빠르고, 에러 발생율이 낮습니다. 주로 버스형이나 링형 구조를 사용합니다.
LAN의 표준안 : IEEE 802의 주요 표준 규격
802.1 : 전체의 구성, OSI 참조 모델과의 관계, 통신망 관리 등에 관한 규약
802.2 : 논리 링크 제어(LLC) 계층에 관한 규약
802.3 : CSMA/CD 방식의 매체 접근 제어 계층에 관한 규약
802.4 : 토큰 버스 방식의 매체 접근 제어 계층에 관한 규약
802.5 : 토큰 링 방식의 매체 접근 제어 계층에 관한 규약
802.6 : 도시형 통신망 (MAN)에 관한 규약
802.9 : 종합 음성 / 데이터 네트워크에 관한 규약
802.11 : 무선 LAN에 관한 규약. 2.4GHz 대역 전파와 CSMA/CA 기술을 사용해 최고 2Mbps 까지의 전송 속도를 지원합니다.
802.11a : 5GHz 대역의 전파를 사용하며, OFDM 기술을 사용해 최고 54Mbps 까지의 전송 속도를 지원합니다.
802.11b : 802.11 초기 버전의 개선안으로 등장하였으며, 초기 버전의 대역 전파와 기술을 사용해 최고 11Mbps 의 전송 속도로 기존에 비해 5배 이상 빠르게 개선되었습니다.
802.11e : 802.11 의 부가 기능 표준으로, QoS 기능이 지원되도록 하기 위해 매체 접근 제어 (MAC) 계층에 해당하는 부분을 수정하였습니다.
802.11g : 2.4GHz 대역의 전파를 사용하지만 5GHz 대역의 전파를 사용하는 802.11a 와 동일한 최고 54Mbps 까지의 전송 속도를 지원합니다.
802.11n : 2.4GHz 대역과 5Ghz 대역을 사용하는 규격으로, 최고 600Mbps 까지의 전송 속도를 지원합니다.
NAT (Network Address Translation, 네트워크 주소 변환)
NAT 은 한 개의 정식 IP 주소에 대량의 가상 사설 IP 주소를 할당 및 연결하는 기능을 의미합니다. 한 개의 IP 주소를 사용해서 외부에 접속할 수 있는 노드는 어느 시점에서 한 개로 제한되는 문제가 있지만 IP 마스커레이드(Masquerade)를 이용하여 해결할 수 있습니다.
광대역 통신망 (WAN; Wide Area Network) - 네트워크의 분류
국가와 국가 혹은 대륙과 대륙 등과 같이 멀리 떨어진 사이트들을 연결하여 구성합니다. 사이트 간의 거리가 멀기 때문에 통신 속도가 느리고, 에러 발생률이 높습니다. 일정한 지역에 있는 사이트들을 근거리 통신망으로 연결한 후 각 근거리 통신망을 연결하는 방식을 사용합니다.
