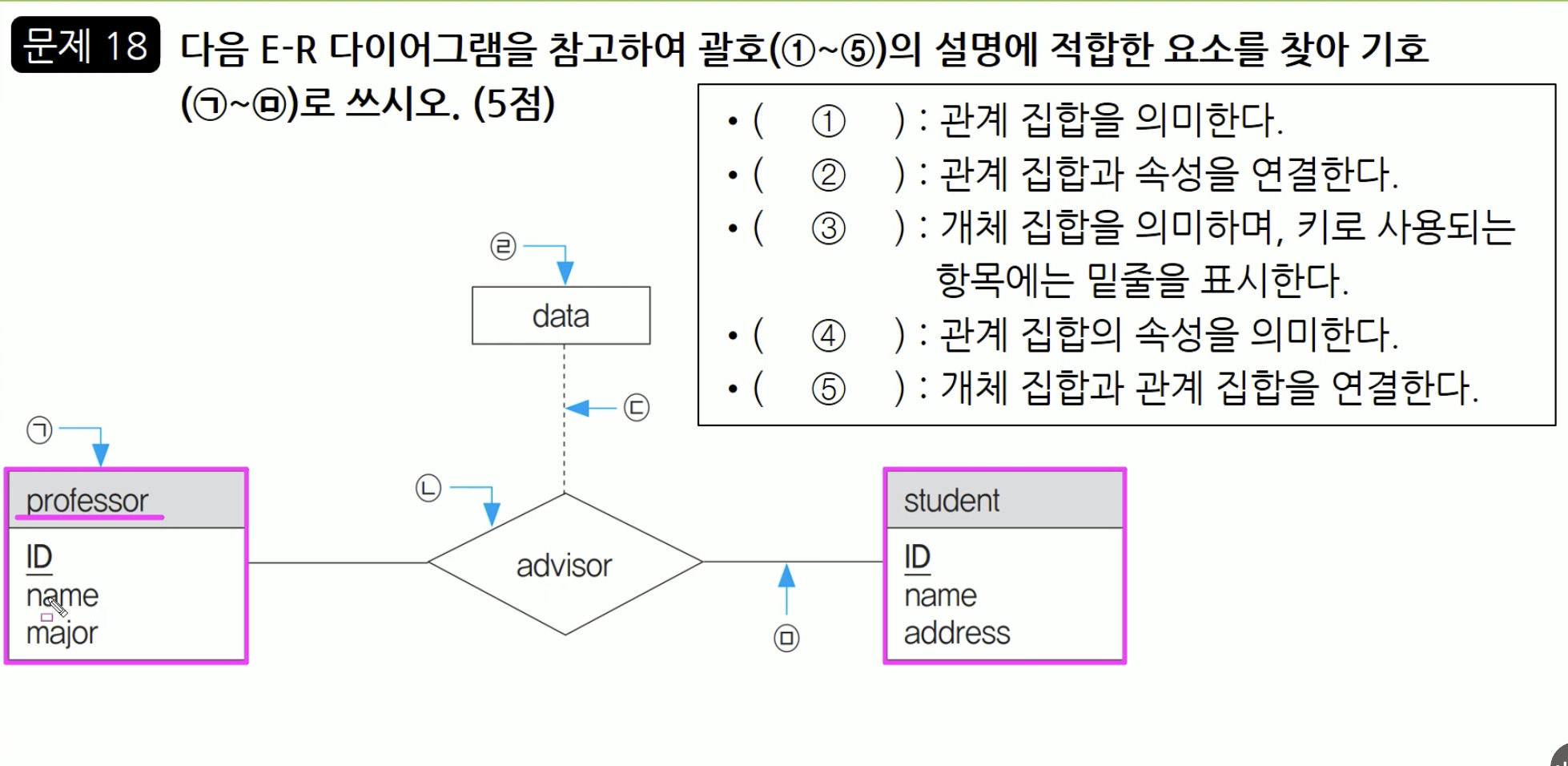

Professor 객체에는 ID 를 PK로 가지고 있고 Student 객체 또한 ID 를 PK로 가지고 있는 것을 확인할 수 있습니다. 또한 두 객체가 advisor 라는 관계를 갖고 있는 것을 확인할 수 있습니다. 따라서 마름모가 관계 집합을 의미하는 것이구요. Advisor 의 위에 data 라고 표시되어 있는데요. 이것을 우리는 관계 집합의 속성이라고 이야기합니다. 관계 집합과 관계 집합의 속성을 연결할 때는 점선으로 연결하구요. 관계 집합과 개체 집합을 연결할 때는 실선으로 연결하게 됩니다.
1. 관계 집합 : ㄴ 마름모꼴 2. 관계 집합과 속성을 연결한다 : ㄷ 점선 3. 개체 집합 : ㄱ 네모 박스 4. 관계 집합의 속성 : ㄹ 작은 사각형 5. 개체 집합과 관계 집합 연결 : ㅁ 실선
